[실측 데이터 공개] 익스팬더 롤 기동 토크에 대한 고집과 각오
- 오사카 염직 기계 주식회사 대표이사 사장
- 15시간 전
- 2분 분량
오늘은 극박 필름이나 금속박 등, 아주 미세한 장력(텐션)의 불균형이 치명적인 주름이나 스크래치로 직결되는 시비어한 현장의 엔지니어분들께, 「익스팬더 롤 기동 토크」에 관한 당사의 저토크 기술의 진수를 말씀드리고자 합니다.
익스팬더 롤 도입이나 교체를 검토하실 때, 카탈로그 등에서 「익스팬더 롤이 회전하기 시작하는 무게(기동 토크)」의 구체적인 수치가 기재되어 있지 않은 경우를 경험하신 적이 없으신가요?
현장의 전문가이신 여러분이라면 잘 아시다시피, 극박 필름 반송에 있어 익스팬더 롤의 회전 부하는 제품 불량과 직결되는 생명선입니다. 그럼에도 불구하고 상세한 수치가 명시되지 않는 것이 업계의 일반적인 경향입니다.
「45g 이하」에 만족하지 않는다. 굳이 엄격한 범위를 지정하는 이유
「우리 롤은 기동 토크가 45g 이하입니다」라고 표기하는 것만으로도 충분한 어필이 될지도 모릅니다. 하지만 우리는 「〇〇g 이하」라는 애매한 표현은 쓰지 않습니다.
왜냐하면 「45g 이하」라는 것은, 30g으로 회전할 때도 있고 45g 간신히 맞출 때도 있다는 뜻이기 때문입니다. 이러한 「개체 차이에 의한 수치의 불균형」이야말로 극박 필름 반송에 있어서는 최대의 적입니다.
그렇기에 오사카 염직 기계는 스스로에게 엄격한 「〇〇g~〇〇g」이라는 극히 좁은 스트라이크 존을 설정하고, 그 범위 내에 확실히 담아내는 험난한 길을 선택하고 있습니다.
현장의 까다로운 요구에 응답하는 두 가지 「극소 토크」 그레이드
당사에서는 고객사 라인의 장력과 필름 두께에 맞춰 저토크 익스팬더 롤을 두 가지 최상급 그레이드로 세분화하고 있습니다.
MT형 (극소 토크형): 극저하중 라인의 스탠다드
극박 필름 등 극저하중 라인에 최적화된 극소 토크 모델입니다. 예를 들어 【고무 외경 φ100 × 고무 면장 1500W】 사이즈로 제작할 경우, 예상 기동 토크는 「35g~50g」이라는 극히 작은 범위 내에서 설계 및 제작됩니다. 강제 구동 풀리가 필요 없을 정도로 매끄럽게 회전하기 시작합니다.
MTL형 (특소 GD2형): 극한까지 깎아낸 최상급 그레이드
동일 사이즈에서 MT형의 기동 토크를 더욱 줄여 「25g~35g」이라는 경이로운 가벼움을 실현했습니다. MTL형의 최대 특징은 관성 모멘트를 극한까지 줄인 「필름용 특소 GD2형(초저관성 모멘트)」이라는 점입니다. 라인의 기동·정지 시 속도 변화에 익스팬더 롤이 즉각적으로 추종하여 시트 슬립(마찰)을 극한까지 억제합니다.
【실측 데이터 공개】 사이즈별 OSMT 익스팬더 롤 기동 토크 실측값
실제 제작 실적 데이터의 일부를 공개합니다. 롤의 치수(질량)가 변하면 기준 수치도 변동하지만, 당사는 어떤 사이즈에서도 속임수 없는 수치를 약속합니다.

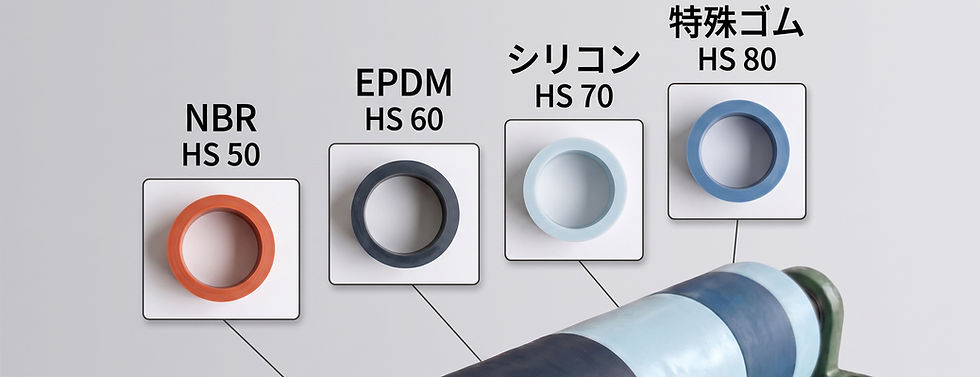

고무 외경 | 고무 면장(W) | 고무 재질/경도 | 기동 토크 실측값 |
φ100 | 600 | EPT・60 | 30g |
φ100 | 1000 | NBR・60 | 20g |
φ100 | 1200 | EPT・60 | 25g |
φ100 | 1500 | EPT・60 | 35g |
φ100 | 2000 | NBR・60 | 80g |
φ120 | 1500 | EPT・60 | 50g |
※ 특정 조건(주변 온도 약 20℃ 등)에서의 실측 참고치입니다. 실제 수치는 사용 환경 등에 따라 변동될 수 있습니다.
견적서 및 외형도에 「구체적인 수치」를 기재하는 각오
당사가 철저히 지키고 있는 점은 이러한 구체적인 토크 범위를 견적서나 외형도에 명확히 명기한다는 점입니다. 「이 범위 내에 반드시 수용하겠다」고 선언할 수 있는 것은, 정밀한 설계와 이를 실현하는 장인의 정교한 조립 기술이 있기에 가능한 일입니다.
※ 성실한 제조의 관점에서 도면 등에서는 만일의 경우를 대비해 「예상 기동 토크」라는 표현을 사용합니다. 하지만 당사의 엄격한 전수 검사와 최종 조정을 거쳐 고객님께 납품되는 제품이 지정된 스트라이크 존을 벗어나는 일은 절대 없습니다. 확실하게 범위 내에 수용하여 출하합니다.
타협 없는 「일품(一品) 제작」이기에 가능한 결과
「일정 기준만 만족하면 된다」고 하는 것은 쉽습니다. 하지만 「지정한 수십 그램의 범위 내에서 확실히 회전하기 시작하는 익스팬더 롤」을 매번 오차 없이 만들어내는 것은 완전 주문 제작을 고수하는 저희만이 할 수 있다고 자부합니다.
현재 극박 필름의 주름이나 롤과의 슬립으로 인한 스크래치로 고민 중이시라면, 더 이상의 기술 검토로 시간을 낭비하시기 전에 당사의 「MT형」 또는 최상급 「MTL형(특소 GD2형)」 도입을 검토해 보시기 바랍니다. 고객사 라인 조건과 사이즈에 맞춰 밀리그램 단위로 최적화된 「진짜 가벼운 롤」을 제안해 드립니다.
